中文           EN           选择你的国家           慧鱼世界

您现在的位置:首页 >> 公司新闻 >> 钢铁的腐蚀及防护(上)

钢铁的腐蚀及防护(上)

浏览次数: 日期:2019年7月8日 16:28



感谢参与规范编制和规范管理的各位专家,我国建工行业的规范体系是相互呼应,相互连接的有机整体。同时,对工程应用有着极大的指导意义。

在前几期对《JGJ145-2013混凝土后锚固技术规程》的某些条文做出一般性的解读后,慧鱼从供应商的角度-作为规范的使用者;和技术领导者的角度-作为规范的推广者,将进一步联系实际应用中我们被咨询的一些问题,结合规范和科学常识,进行一般性的应用课题技术说明。

本期及下期的应用主题为钢铁的腐蚀及防护,将会介绍建筑结构应用中,腐蚀的一般性知识,及混凝土锚固件和支吊架系统现阶段常规的防护方法。

结构设计时应考虑的环境影响



进行建筑结构设计时《建筑结构可靠性设计统一标准GB50068-20185.1.1条明确要求:“应考虑结构上可能出现的各种直接作用、间接作用和环境影响”。其中,环境影响可以具有机械的、物理的、化学的或生物的性质,并且有可能使结构的材料性能随时间发生不同程度的退化,向不利方向发展,从而影响结构的安全性和适用性。

钢铁腐蚀后的影响,除了直接损耗以外,从钢结构受力分析,根据日本统计的资料,在受力情况下钢结构被腐蚀后,若腐蚀1&,其强度下降10%~15。如双面腐蚀各达5%,其结构将报废。GB 50068-2018也说明,由于“环境影响对结构的效应主要是针对材料性能的降低,它是与材料本身有密切关系,因此,环境影响的效应应根据材料特点而加以规定”。同时,不同应用所处的环境不同,不同环境的影响在时间上的差异性和变异性,以及不同应用本身要求的设计使用年限不同,也会导致对同种材料抵抗环境影响的要求-例如钢铁的防腐措施-不同。

钢铁常见的腐蚀类型



钢铁常见的腐蚀类型分为两种。一种是直接与化学物质-例如二氧化硫,氯气,甚至氧气发生氧化还原反应的化学腐蚀;另外一种是在有电解质溶液存在的情况下,电位有差异的金属发生氧化还原反应的电化学腐蚀-例如:钢铁在潮湿的空气中被腐蚀;而钢铁的化学腐蚀可能与钢铁的电化学腐蚀同时发生-比如工业酸性环境下潮湿空气中的钢铁。当纯铁、钢、或金属涂层的表面呈潮湿状态时会受到大气腐蚀。侵蚀的性质和速率取决于表面形成的电解质的性质, 尤其取决于大气中悬浮污染物类型和含量  以及它们在金属表面作用的时间。



钢铁的防护-锌覆盖层

        相应的,为了满足设计使用需求,钢铁的防护一般分为两类:第一类是表面覆盖保护层-可以涂有机材料,也可以镀抗腐蚀金属或采用阴极保护法。第二类是改变金属的内部结构-对于碳钢而言,是增加某些元素,或改变某些元素的含量,使之成为不锈钢。

对于碳钢材料,目前对于混凝土用锚固件及支吊架系统而言,内常见的做法是锌镀层。常见的锌镀层分为热浸镀锌(后镀),热浸镀锌板(板间预镀),粉末渗锌,热喷涂,机械镀层,电镀锌层几大类。

根据《GB/T19355.1-2016钢铁结构耐腐蚀防护-锌和铝覆盖层 指南 第一部分 设计与防腐蚀的基本原则》,锌覆盖层的选择一般需要考虑以下因素:

相应的,如果选用镀锌作为防护措施,镀锌层的质量就是决定耐腐蚀性能乃至使用年限的很重要的环节之一。

对于建筑配件-如混凝土用锚固件及支吊架系统,其镀锌层质量的检查,行业内常见的参考规范为《GB/T 10125人造气氛腐蚀试验盐雾试验》及《GB/T 6461 金属基体上金属和其他无极覆盖层经腐蚀试验后试样和试件的评级》。应用者最关心的问题之一-就是锌层厚度的耐久性。呼应然而,此测试及判定结果类规范尚无技术规范上明确的说明-例如:对于承受了中性盐雾试验通过1200小时就可以判定其在何种环境条件下,耐腐蚀年限能够达到多少年的明确量化关系。



锌覆盖层在不同等级大气环境中的腐蚀速率及计算方法

现阶段,能够参考的规范为《GB/T19292金属和合金的腐蚀-大气腐蚀性》及GB/T 19355。前者包括了后者给出设计指南的理论依据。因而得到了这样的结论:“在任何的特定的大气曝露条件下,锌覆盖层的寿命大致与覆盖层厚度成正比。”

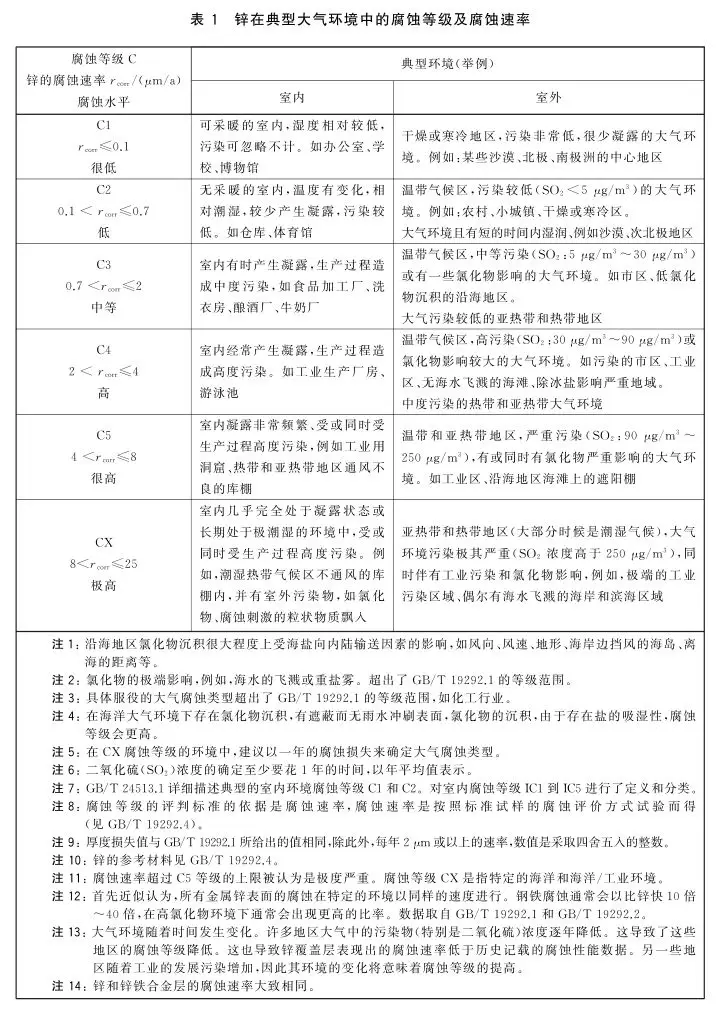

腐蚀速率如下:

(图片来源:GB/T1955.1-2016)



例:对于《JGJ 145》中给出的热浸镀锌的最低平均厚度要求:45µm

在污染较低的温带气候区室外,寿命大约为 (aannual – )

在中等污染温带气候区或有氯化物(沿海市区)室外或食品加工厂,酿酒厂室内,寿命大约为 aannual – 年。

CX级极高的污染严重或有海水飞溅的区域,寿命大约为2年。



相应的,在防腐设计需求较高,而部件本身考虑到设计功能需要,并不适用于太厚的镀锌层时,我们需要考虑不锈钢。不锈钢的相关内容将会在下一期为大家介绍。

所属类别: 公司新闻

该资讯的关键词为:钢铁的腐蚀及防护


页面版权所有- 慧鱼(太仓)建筑锚栓有限公司 |  Copyright - 2016 All Rights Reserved. 苏ICP备05019650号 | 中企动力提供网站建设
fischer,,,慧鱼,慧鱼 等文字、图形及其组合为德国慧鱼集团的注册商标。未经许可,不得擅自使用或申请注册类似商标。
