高性能混凝土自攻切底锚栓，安装方便

混凝土切底自攻锚栓UltraCut FBS II 6 P / LP

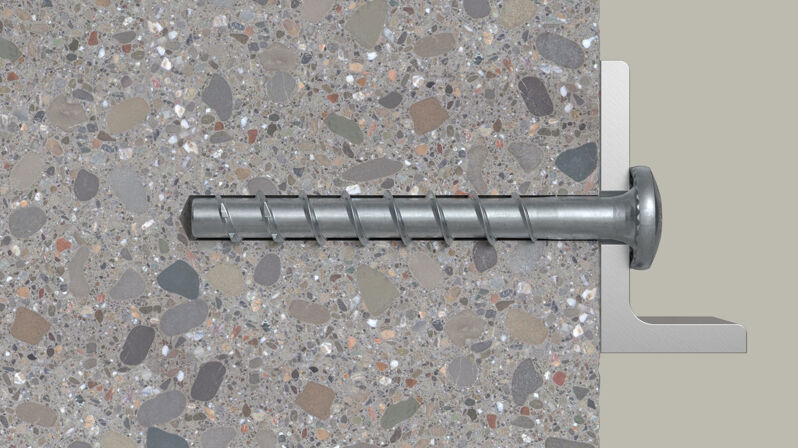

fischer混凝土切底自攻锚栓UltraCut FBS II 6 P / LP盘头/大盘头由镀锌钢制成，UltraCut FBS II 6 P / LP适用于管道布置，槽钢系统，通风管道和建筑服务工程设施等应用。当使用冲击扳手将混凝土切底自攻锚栓拧入钻孔时，螺纹侧面切入到混凝土中，从而确保高承载能力。在批量安装情况下，轻松钻孔，节省时间。欧洲技术认证对裂缝混凝土和非开裂混凝土以及地震荷载和防火等级R 120的分类保证了更高的安全性。

产品型号

Download of image data

产品型号

批准/测试报告

5 个产品型号

钻孔直径（mm）

螺杆长度

穿透式安装最小钻孔深度（mm）

拧入深度

螺丝刀

敲击头直径（mm）

说明 = 可用认证— = 不可用认证

可查看 5 个型号中的 5 个

优势

直径为6且埋深可变的混凝土切底自攻锚栓具有高度的灵活性和对荷载的精确适应性。
ETA评估选项1包括在裂缝和非裂缝混凝土中的使用，以满足高安全要求。
6 mm直径的混凝土切底自攻锚栓，针对C1抗震性能类别进行ETA评估，以获得额外的安全标准。
UltraCut FBS II 6经认证可用于非承重结构多点锚固，因此非常适用于管道，电缆桥架和预应力空心混凝土天花板的安装。
垂直安装（天花板和地板）时不需要清孔。对于地板固定，孔必须钻3x钻孔直径更深。
不同的头部设计提供大的灵活性和应用适配性。
具有盘头和大盘头的混凝土螺钉的设计允许视觉美学安装。
经认证的混凝土切底自攻锚栓允许拧下螺钉两次进行调整，在底板下方放置最大10 mm的填料或调平的部件，然后再拧紧锚栓。
混凝土切底自攻锚栓UltraCut FBS II 6可用于砌体（实心建筑材料）。

应用

管道路线
悬挂各个管道
悬挂式安装轨道
预应力混凝土空心天花板
线缆桥架
通风管道
穿孔胶带

基材

认证可用于:

混凝土C20/25至C50/60，开裂非开裂
预应力空心混凝土天花板C30 / 37至C50 / 60适用于多种非承重系统

也适用于:

混凝土C12/15
致密砌体
实心建筑材料

您可以在注册文件中找到有关建筑材料的详细信息。

批准

ETA-15/0352
ETA-18/0242
ETA-20/0134
DoP No. 0185
DoP No. 0227
DoP No. 0311

功能性

UltraCut FBS II 6推荐用于预插式和穿透式安装。
我们建议使用带有合适的冲击螺丝刀插座或梅花槽批头的冲击扳手。
垂直安装（天花板和地板）时不需要清孔。对于地板固定，孔必须钻3x钻孔直径更深。
当锚栓头部与被锚固物齐平并且不能拧得更深时，锚栓正确安装（目视控制）。

1 / 6

Fixture adjustment

1 / 3

Additional for seismic applications

1 / 2

ETA Certification Document

pdf, ETA-15/0352

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Mechanical fasteners for use in concrete

创建于 2020/10/05

DOP - Declaration of Performance

pdf, DoP No. 0227

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)

创建于 2020/10/19

ETA Certification Document

pdf, ETA-18/0242

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Fasteners for use in concrete for redundant non-structural systems

创建于 2020/11/13

DOP - Declaration of Performance

pdf, DoP No. 0185

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

创建于 2020/11/27

ETA Certification Document

pdf, ETA-20/0134

European Technical Assessment for fischer concrete screw UltraCut FBS II - Screw anchor for use in masonry

创建于 2022/07/14

DOP - Declaration of Performance

pdf, DoP No. 0311

Declaration of Performance for fischer concrete screw UltraCut FBS II (screw anchor for use in masonry)

创建于 2022/07/28

Load Table

pdf,

Concrete screw UltraCut FBS II 6 - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Load Table

pdf,

Concrete screw UltraCut FBS II 6 - Permissible loads for a single anchor for multiple use of redundant non-structural applications in normal concrete C20/25.

Load Table

pdf,

Concrete screw UltraCut FBS II 6 - Permissible loads for a single anchor for multiple use of redundant non-structural applications in pre-stressed hollow-core concrete slabs of concrete strength C30/37.

Load Table

pdf,

Concrete screw UltraCut FBS II US/SK - Permissible loads for a single anchor in masonry for Push-through installation.

Installation Instructions

pdf,

fischer UltraCut FBS II 6 GVZ

Marketing Documents

pdf,

UltraCut FBS II.

ETA-认证
钻孔直径（mm） ( d₀ )	6
螺杆长度 ( l_s )	30
穿透式安装最小钻孔深度（mm） ( h₂ )	40
拧入深度 ( h_nom,min - h_nom,max )	25
螺丝刀	TX30
敲击头直径（mm） ( d_h )	14,4
Head height	3,7
包装	可折叠的盒子
数量（件）	100
GTIN (EAN-Code)	4048962329353

ETA-认证
钻孔直径（mm） ( d₀ )	6
螺杆长度 ( l_s )	40
穿透式安装最小钻孔深度（mm） ( h₂ )	50
拧入深度 ( h_nom,min - h_nom,max )	25 - 35
螺丝刀	TX30
敲击头直径（mm） ( d_h )	14,4
Head height	3,7
包装	可折叠的盒子
数量（件）	100
GTIN (EAN-Code)	4048962329360

ETA-认证
钻孔直径（mm） ( d₀ )	6
螺杆长度 ( l_s )	60
穿透式安装最小钻孔深度（mm） ( h₂ )	70
拧入深度 ( h_nom,min - h_nom,max )	25 - 55
螺丝刀	TX30
敲击头直径（mm） ( d_h )	14,4
Head height	3,7
包装	可折叠的盒子
数量（件）	100
GTIN (EAN-Code)	4048962329384

ETA-认证
钻孔直径（mm） ( d₀ )	6
螺杆长度 ( l_s )	80
穿透式安装最小钻孔深度（mm） ( h₂ )	90
拧入深度 ( h_nom,min - h_nom,max )	25 - 55
螺丝刀	TX30
敲击头直径（mm） ( d_h )	14,4
Head height	3,7
包装	可折叠的盒子
数量（件）	100
GTIN (EAN-Code)	4048962329391

ETA-认证
钻孔直径（mm） ( d₀ )	6
螺杆长度 ( l_s )	40
穿透式安装最小钻孔深度（mm） ( h₂ )	50
拧入深度 ( h_nom,min - h_nom,max )	25 - 35
螺丝刀	TX30
敲击头直径（mm） ( d_h )	17,5
Head height	3,6
包装	可折叠的盒子
数量（件）	100
GTIN (EAN-Code)	4048962329377
